| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOPER |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | BY50/800-25U |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | USD14500/SET |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη ξύλινη συσκευασία εξαγωγής. |
| Χρόνος παράδοσης: | 30 οι εργάσιμες ημέρες μετά από λαμβάνουν την πληρωμή σας |
| Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union |
| Δυνατότητα προσφοράς: | 50 σύνολα το μήνα για αυτόν τον Τύπο φίλτρων χυτοσιδήρου |
| Περιοχή φίλτρου: | 50m2 | Μέγεθος πλάκας φίλτρου: | 800*800mm |
|---|---|---|---|
| Όγκος αιθουσών φίλτρων: | 624L | Πιάτο φίλτρων και αριθμός αριθμού: | 38pcs |
| Αριθμός πλαισίων: | 39pcs | Πίεση φίλτρωσης: | 0.6MPa |
| Δύναμη κινητήρα: | 2.2kw | Κύριο χαρακτηριστικό: | Για να αντέξουν υψηλής θερμοκρασίας να είναι 350C. |
| Κατασκευή: | Χυτοσίδηρος. | Βάρος: | 7650kg |
| Κοντιτόν: | Νέο | Λειτουργία: | Solid-liquid χωρισμός |
| Δομή: | Τύπος πιάτο-πλαισίων | Τετάρτη: | 380V/220V /400-450V/Αναπροσαρμοσμένο |

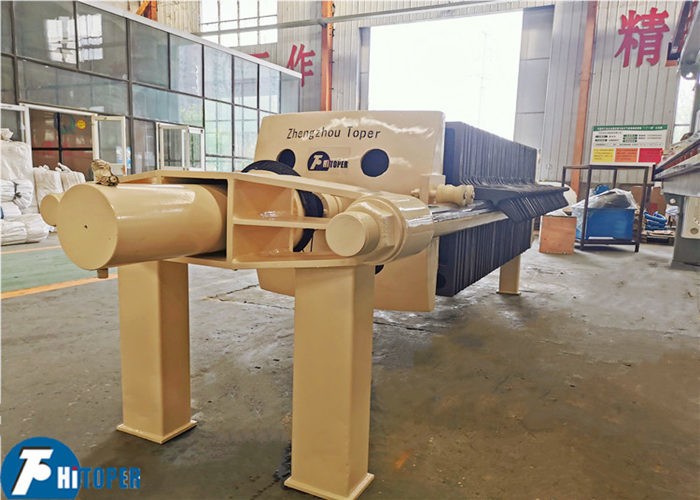

Τύπος φίλτρου πλάκας χυτοσιδήρου που χρησιμοποιείται για τη μεταλλουργία, τη κεραμική και την πετροχημική βιομηχανία
Εισαγωγή φίλτρου:
Μέρος του πλαισίου:
Το τμήμα του πλαισίου είναι το κύριο σώμα της μηχανής για την υποστήριξη του μηχανισμού φίλτρου και τη σύνδεση άλλων μερών.
Μέρος φιλτραρίσματος:
Αποτελείται από πλάκες φίλτρου τοποθετημένες σε ορισμένη σειρά πάνω στην κύρια δέσμη και από ύφασμα φίλτρου τοποθετημένο ανάμεσα στις πλάκες φίλτρου.Οι πλάκες φίλτρου και το νήμα φίλτρου τοποθετούνται εναλλάξ για να σχηματίσουν αρκετές ανεξάρτητες μονάδες φίλτρου.
Μέρος πίνακα σύρσης:
1 Αυτόματη πλάκα έλξης, το τμήμα αυτόματης πλάκας έλξης αποτελείται από υδραυλικό κινητήρα, χειριστή, μηχανισμό μεταφοράς και διάταξη ανάρτησης.
2 Τραβήξτε χειροκίνητα την σανίδα και στη συνέχεια τραβήξτε χειροκίνητα την σανίδα για εκφόρτωση.
Υδραυλικό μέρος:
Το υδραυλικό μέρος είναι μια συσκευή ισχύος που οδηγεί την πλάκα συμπίεσης για να συμπιέσει ή να χαλαρώσει την πλάκα φίλτρου και είναι εξοπλισμένο με αντλία έμβολο και διάφορες βαλβίδες ελέγχου.
Μέρος κινητήρα:
Το κινητήρα είναι το κέντρο ελέγχου του συστήματος.
Σύντομη εισαγωγή του φίλτρου του χυτοσίδηρου:
Το φίλτρο τύπου πλάκας και σκελετού χυτοσίδηρου αποτελείται από χυτοσίδηρο υψηλής ποιότητας ή πλατύσίδηρο.
Χρησιμοποιείται για υλικά διήθησης υψηλής θερμοκρασίας και η υψηλή αντοχή της πλάκας διήθησης μπορεί να αντέξει την πίεση διήθησης και τη μακρά διάρκεια ζωής.
Χρησιμοποιείται ευρέως για τον διαχωρισμό υγρών και στερεών σε πετροχημικές, μεταλλουργικές, πετρελαϊκές, κεραμικές βιομηχανίες κλπ.
1. Κατανομή πλάκας: πλάκα χυτοσιδήρου
2Θερμοκρασία λειτουργίας: < 350C
3. Πίεση διήθησης:0.6Mpa-0.8Mpa
4 Πίεση συμπίεσης:10,0-1,3Mpa
Χαρακτηριστικά:
1Η πλάκα φίλτρου είναι κατασκευασμένη από χυτοσίδηρο, μπορεί να αντέξει υψηλή θερμοκρασία και υψηλή πίεση, μακρά διάρκεια ζωής.
2Η κατασκευή από χυτοσίδηρο εξασφαλίζει την εξαιρετικά ισχυρή αντοχή του σε υψηλές θερμοκρασίες, κατάλληλη για φιλτράρισμα υλικού υψηλής θερμοκρασίας με πλάκα φίλτρου χυτοσίδηρου υψηλής αντοχής, όπως ζελατίνη,ελαιόλαδο.
3Η κύρια δέσμη είναι κατασκευασμένη από υψηλής ποιότητας χάλυβα άνθρακα με επεξεργασία με άμμο, δεν είναι εύκολο να διαμορφωθεί, υψηλής έντασης και ανθεκτικής στη διάβρωση.
4Ο τρόπος συμπίεσης είναι με χειροκίνητη λειτουργία Jack ή με εργαλεία, απλή και εύκολη στη χρήση.
Τεχνικά δεδομένα αυτού του φίλτρου από χυτοσίδηρο:
|
Τύπος |
Περιοχή φίλτρου (m2) |
Μέγεθος πλάκας φίλτρου (mm) |
Δυνατότητα εκτύπωσης |
Όγκος του θαλάμου (L) |
Αριθμός πινακίδας (τμήματα) |
Αριθμός πλαισίου (τμήματα) |
Πίεση φίλτρωσης (Mpa) |
Βάρος (kg) |
Μέγεθος (mm) Α×Π×Χ |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150 × 760 × 650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
ΒQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750 × 760 × 650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055 × 870 × 880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
ΒQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785 × 870 × 880 |
|||
|
ΒQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305 × 870 × 880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900 × 870 × 880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030 × 870 × 880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280 × 870 × 880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780 × 870 × 880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280 × 870 × 880 |
||||
|
BQ20/630-25 |
20 |
630 x 630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750 × 1150 × 1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220 × 1150 × 1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870 × 1150 × 1100 |
|||
|
Υπηρεσίες |
20 |
298 |
24 |
25 |
3700 |
2960 × 1150 × 1100 |
|||
|
Ονομαστική μονάδα |
30 |
452 |
37 |
38 |
5000 |
3610 × 1150 × 1100 |
|||
|
Υπηρεσίες |
40 |
595 |
49 |
50 |
6100 |
4210 × 1150 × 1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600 × 1100 × 1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250 × 1100 × 1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900 × 1100 × 1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950 × 1100 × 1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580 × 1100 × 1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
ΕΡΩΤΗΤΕΡΑ ΦΙΛΤΕΡΙΚΟΥ ΠΡΕΣΣΟΥ:
Οι πρέσες φίλτρου μπορούν να διαιρεθούν σε τύπους πλάκας και σκελετού και χρησιμοποιούνται για τον διαχωρισμό στερεών υγρών από διάφορα αιωρούμενα υγρά σε διαλείπουσα διήθηση υπό πίεση.Οι πλάκες φίλτρου πιέζονται με συσκευές πιέσεως και το αιωρούμενο υγρό αντλείται στον θάλαμο φίλτρουΤα προϊόντα είναι απλό σε δομή, αλλά καλό σε αποτελέσματα διαχωρισμού, βολικό στη χρήση και ευρέως εφαρμοστέα στην εξόρυξη, τη μεταλλουργία, το πετρέλαιο,χημικά, ιατρική, κλωστοϋφαντουργική, τυπογραφία και βαφή, χαρτοποίηση, τρόφιμα, αλκοόλ, ανόργανο αλάτι, πλύση άνθρακα, βαφές και επεξεργασία λυμάτων.
Όλα τα προϊόντα της Toper:
1Προγραμματισμένο αυτόματο φίλτρο
2. Τύπος φίλτρου μεμβράνης
3Υδραυλικό φίλτρο συμπίεσης
4Μηχανοκίνητο φίλτρο συμπίεσης
5Τύπωση φίλτρου Jack
6Πλάκα χυτοσίδηρου και φίλτρο σκελετού/θαλάμου
7Πλήρες από ανοξείδωτο χάλυβα
8. Πλήρης πίεση φίλτρου πλάκας
9. Φίλτρο βαμβακερού κέικ
10Τύπος φιλτραρίσματος από χαρτόνι
11. Πίεση φίλτρου ζώνης DY
12. DYX υψηλής πίεσης ταινία φίλτρου πρέσα
13. DNY περιστρεφόμενο τύμπανο πάχυνσης/αποξυδάτωσης ταινία φίλτρας πρέσας
14Τριπλό ιμάντα πάχυνσης και αφυδάτωσης
15. SS τύπου τρία πόδια άνω εκκένωσης φυγοκέντρου
16. SD τύπου τριών ποδιών και σακούλα φίλτρου ανύψωσης εκκένωσης φυγοκέντρου
17. Κεντρίφωση εκφόρτισης με ανύψωση σε σακούλα φίλτρου τύπου PD
18Κέντριο αποστράτευσης άνω, τρία πόδια, καθαρή σειρά SSB, SB
19. Κεντρίφωση χειροκίνητης άνω εκκένωσης τύπου SX
20. Κεντρική φυγοκέντρωση χειροκίνητης άνω εκκένωσης τύπου PS
21. Ατομική κεντρίφωση εκφόρτωσης βυθού τύπου SGZ
22. Ακεντρίφωση εκκένωσης βυθού τύπου PGZ
23Ακεντρίφωση αποστάγματος σειράς LW
24Τρυβώδης φυγοκέντρωση
25Πολλαπλά στρώματα φίλτρου σκελετού από ανοξείδωτο χάλυβα
26. Φίλτρο σακούλας
27Φίλτρο διαατομίτη
28Πλάκα φίλτρου
29. Υφάσματα φίλτρου
30. Φίλτρο δίσκου κενού
Πώς να παραγγείλετε το φίλτρο:
1. Επιλέξτε το μοντέλο, το υλικό πλάκας και σκελετού, τη λειτουργία πίεσης και τη μορφή φιλτραρίσματος λαμβάνοντας υπόψη την εισαγωγή του φίλτρου και τις παραμέτρους.
2Ανάλογα με τα προϊόντα σας, επιλέξτε ανοικτή ροή και κλειστή ροή, πλέσιμη ή μη, και καθορίστε τους όρους στη σύμβαση.
3Η μονάδα παρέχεται χωρίς αντλία. Για να παραγγείλετε την μονάδα πλήρεις αντλίες, δηλώστε το στη σύμβαση.
4Η εταιρεία μας μπορεί να προμηθεύσει μη-προτύπου μοντέλο για να ανταποκριθεί στις ειδικές απαιτήσεις σας.
