| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOPER |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | DNY500 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | τυποποιημένο εμπορευματοκιβώτιο |
| Χρόνος παράδοσης: | περίπου 30 εργάσιμες ημέρες μετά από λαμβάνουν την πληρωμή σας |
| Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα για αυτόν τον Τύπο φίλτρων ζωνών |
| Πλάτος ιμάντα φίλτρου: | 500 χλστ | Ικανότητα: | 3-5.2m3/h |
|---|---|---|---|
| Ξηρός όγκος: | 45-78kg/h | Περιεκτικότητα σε υγρασία: | 63-84,5% |
| Ισχύς κινητήρα: | 0,75 KW | Διάσταση αναφοράς: | 2600*1050*2175mm |
| Βάρος: | 830 κιλά | Εφαρμογή: | pinting και βάφοντας, αστικό νερό αποβλήτων, χημικό |
| Λειτουργία: | αφυδάτωση, πάχυνση και συγκέντρωση | Κύριο Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος λειτουργίας: | Συνεχής αυτόματη εργασία | Conditon: | νέος |
| Δυναμικό: | 380V/220V /400-450V/Προσαρμοσμένο | ||
| Επισημαίνω: | Βιομηχανικός Τύπος φίλτρων,μονάδα Τύπου φίλτρων |
||

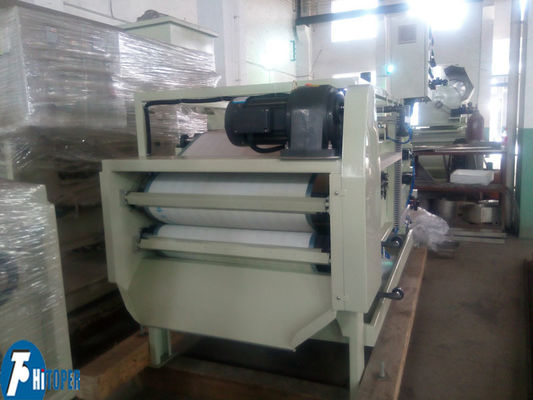

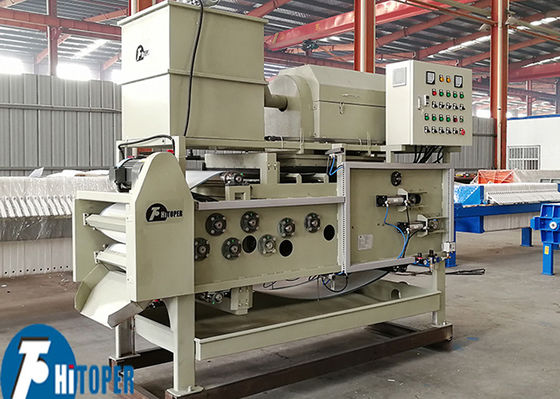

Πλήρως Αυτόματη Πρέσα Φίλτρου Ζώνης Πλάτος Ζώνης 500mm Πρέσα Ζώνης Αφυδάτωσης Λάσπης
Η πρέσα φίλτρου ζώνης σειράς DY είναι το εθνικό ερευνητικό ινστιτούτο με την εισαγωγή προηγμένων ξένων τεχνολογιών με βάση την επιτυχή ανάπτυξη νέων μοντέλων, που χρησιμοποιείται ευρέως στην επεξεργασία αστικών λυμάτων, τη χημική βιομηχανία, τη διύλιση πετρελαίου, τη μεταλλουργία, την παραγωγή χαρτιού, τη βυρσοδεψία, τη βιομηχανία τροφίμων, την πλύση άνθρακα, την εκτύπωση και τη βαφή, την αφυδάτωση λάσπης. Συνεχής λειτουργία μηχανής, υψηλός βαθμός αυτοματισμού, εξοικονόμηση ενέργειας, υψηλή απόδοση, εύκολη συντήρηση, είναι ιδανικός εξοπλισμός για αφυδάτωση λάσπης.
Η πρέσα φίλτρου ζώνης αποτελείται κυρίως από μια συσκευή κίνησης, ένα πλαίσιο, έναν κύλινδρο πίεσης, μια άνω ζώνη φίλτρου, μια κάτω ζώνη φίλτρου, μια συσκευή τάσης ζώνης φίλτρου, μια συσκευή καθαρισμού ζώνης φίλτρου, μια συσκευή εκφόρτωσης, ένα σύστημα ελέγχου αέρα και ένα ηλεκτρικό σύστημα ελέγχου.
1 Πλαίσιο: Το πλαίσιο της πρέσας φίλτρου ζώνης χρησιμοποιείται κυρίως για την υποστήριξη και τη στερέωση του συστήματος κυλίνδρων πίεσης και άλλων εξαρτημάτων.
2 Σύστημα κυλίνδρων πίεσης: Αποτελείται από κυλίνδρους με διαμέτρους διατεταγμένους σε σειρά από μεγάλο σε μικρό. Η λάσπη συγκρατείται από τις άνω και κάτω ζώνες φίλτρου. Όταν περνάει διαδοχικά από τους κυλίνδρους πίεσης, σχηματίζεται μια κλίση πίεσης από μικρή σε μεγάλη υπό την τάση της ζώνης φίλτρου. Το νερό αφαιρείται σταδιακά.
3 Συσκευή αφυδάτωσης ζώνης βαρύτητας: Αποτελείται κυρίως από ένα πλαίσιο ζώνης βαρύτητας και μια χοάνη. Το κροκιδωμένο υλικό αφαιρεί μεγάλη ποσότητα νερού στην περιοχή βαρύτητας και η ρευστότητα γίνεται κακή, γεγονός που δημιουργεί προϋποθέσεις για την επακόλουθη αφυδάτωση με πίεση.
4 Συσκευή αφυδάτωσης σφηνοειδούς ζώνης: Η σφηνοειδής ζώνη που σχηματίζεται από τις άνω και κάτω ζώνες φίλτρου ασκεί δύναμη πίεσης στο υλικό που έχει συγκρατηθεί και πραγματοποιεί αφυδάτωση προ-πίεσης για να ικανοποιήσει τις απαιτήσεις για την περιεκτικότητα σε υγρό και τη ρευστότητα του υλικού στο τμήμα αφυδάτωσης με πίεση.
5 Ζώνη φίλτρου: Είναι το κύριο εξάρτημα της πρέσας φίλτρου ζώνης. Οι στερεές και υγρές φάσεις της λάσπης διαχωρίζονται πάνω και κάτω. Η κάτω ζώνη φίλτρου είναι το μέσο φιλτραρίσματος. Οι άνω και κάτω ζώνες φίλτρου τεντώνονται για να παρακάμψουν την πίεση. Ο κύλινδρος για να ληφθεί η δύναμη πίεσης που απαιτείται για την αφαίρεση της υγρασίας του υλικού.
6 Συσκευή ρύθμισης ζώνης φίλτρου: Αποτελείται από εκτελεστικά εξαρτήματα: κύλινδρο αέρα, σήμα κυλίνδρου ρύθμισης οπίσθιας πίεσης και ηλεκτρικό σύστημα. Ο ρόλος του είναι να ρυθμίζει την απόκλιση της ζώνης φίλτρου που προκαλείται από διάφορους λόγους όπως άνιση τάση ζώνης φίλτρου, σφάλμα εγκατάστασης κυλίνδρου, άνιση τροφοδοσία κ.λπ., διασφαλίζοντας έτσι τη συνέχεια και τη σταθερότητα της πρέσας φίλτρου ζώνης.
7. Συσκευή καθαρισμού ζώνης φίλτρου: Αποτελείται από ψεκαστήρα, κουτί επαφής νερού καθαρισμού και κάλυμμα καθαρισμού. Όταν η ζώνη φίλτρου κινείται, περνά συνεχώς μέσα από τη συσκευή καθαρισμού και επηρεάζεται από το νερό υπό πίεση που ψεκάζεται από το ντους. έτοιμο.
8. Συσκευή τάσης ζώνης φίλτρου: Αποτελείται από κύλινδρο τάσης, κύλινδρο τάσης και μηχανισμό συγχρονισμού. Ο ρόλος του είναι να τεντώνει τη ζώνη φίλτρου και να παρέχει τις απαραίτητες συνθήκες τάσης για την παραγωγή της δύναμης πίεσης της πρέσας αφυδάτωσης. Αυτό μπορεί να επιτευχθεί με τη ρύθμιση της πίεσης αέρα του κυλίνδρου τάσης του συστήματος πίεσης αέρα.
9 Συσκευή εκφόρτωσης: Αποτελείται από πλάκα ξύστρας, θήκη μαχαιριού, κύλινδρο εκφόρτωσης κ.λπ. Η λειτουργία της είναι να ξεκολλάει το αφυδατωμένο κέικ φίλτρου και τη ζώνη φίλτρου για να επιτευχθεί ο σκοπός της εκφόρτωσης.
10 Συσκευή μετάδοσης: Αποτελείται από κινητήρα, μειωτήρα, μηχανισμό μετάδοσης γραναζιών κ.λπ. Είναι η πηγή ισχύος για τη λειτουργία της ζώνης φίλτρου και μπορεί να ρυθμίσει την ταχύτητα του μειωτήρα για να ικανοποιήσει τις απαιτήσεις διαφορετικών ταχυτήτων ζώνης στη διαδικασία.
11 Πνευματικό σύστημα: Αυτό το σύστημα αποτελείται κυρίως από μια πηγή ισχύος (δεξαμενή αερίου, κινητήρας, αντλία αέρα κ.λπ.), εκτελεστικά εξαρτήματα (κύλινδροι) και πνευματικά εξαρτήματα ελέγχου (συμπεριλαμβανομένων ρελέ πίεσης, βαλβίδων ελέγχου ροής και κατεύθυνσης πίεσης). Το στοιχείο ελέγχου πίεσης αέρα ελέγχει την πίεση αέρα, τη ροή και την κατεύθυνση για να διασφαλίσει ότι ο πνευματικός ενεργοποιητής έχει μια ορισμένη ώθηση και ταχύτητα, και λειτουργεί κανονικά σύμφωνα με μια προκαθορισμένη διαδικασία. Είναι η πηγή ισχύος για την ολοκλήρωση της τάσης και της ρύθμισης της ζώνης φίλτρου.
Σύνθεση εξαρτημάτων:
1. Πλαίσιο
2. Συσκευή διανομής πολτού
3. Άνω δίσκος λήψης υγρού
4. Σύστημα κυλίνδρων αφυδάτωσης
5. Σύστημα κυλίνδρων πίεσης
6. Συσκευή τάσης
7. Μεσαίος δίσκος λήψης υγρού
8. Συσκευή πλύσης
9. Άνω κύλινδρος ρύθμισης
10. Άνω ζώνη φίλτρου
11. Άνω ξύστρα
12. Κάτω ξύστρα
13. Συσκευή κίνησης
14. Κάτω ζώνη φίλτρου
15. Κάτω κύλινδρος ρύθμισης
16. Κάτω δίσκος λήψης υγρού
Τεχνικές παράμετροι πρέσας φίλτρου ζώνης:
|
Τύπος |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| Πλάτος φίλτρου(mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Συγκέντρωση εισόδου χωρητικότητας (s.s.1.5~2.5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| Ξηρός όγκος(kg/hr) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| Περιεκτικότητα υγρασίας(%) | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | ||
| Ισχύς κινητήρα(HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Διαστάσεις αναφοράς (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Βάρος(kgs) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Τυπική χρήση πολτού πρέσας φίλτρου ζώνης:
