| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOPER |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | DY1000 |
| Ποσότητα παραγγελίας min: | 1 ΣΥΝΟΛΟ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | τυποποιημένο εμπορευματοκιβώτιο |
| Χρόνος παράδοσης: | περίπου 30 εργάσιμες ημέρες μετά από λαμβάνουν την πληρωμή σας |
| Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα για αυτόν τον Τύπο φίλτρων ζωνών |
| Πλάτος ιμάντα φίλτρου: | 1000mm | Ικανότητα: | 8-12m3/h |
|---|---|---|---|
| Ξηρός όγκος: | 150-300kg/h | Περιεκτικότητα σε υγρασία: | 63-84,5% |
| Ισχύς κινητήρα: | 1,5 kw | Διάσταση αναφοράς: | 4250*1880*2100mm |
| Βάρος: | 2920 κιλά | Εφαρμογή: | δέρμα, χαρτί, εκτύπωση και βαφή |
| Τύπος τροφοδοσίας: | Τροφοδοσία αντλίας | Τύπος λειτουργίας: | Συνεχής αυτόματη εργασία |
| Τύπος εκκένωσης: | Αυτόματο | Λειτουργία: | αφυδάτωση, πάχυνση και συγκέντρωση |

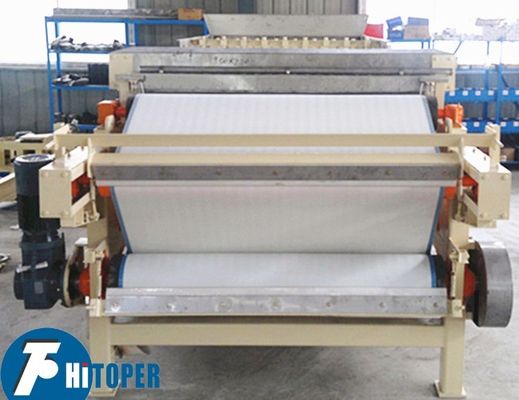

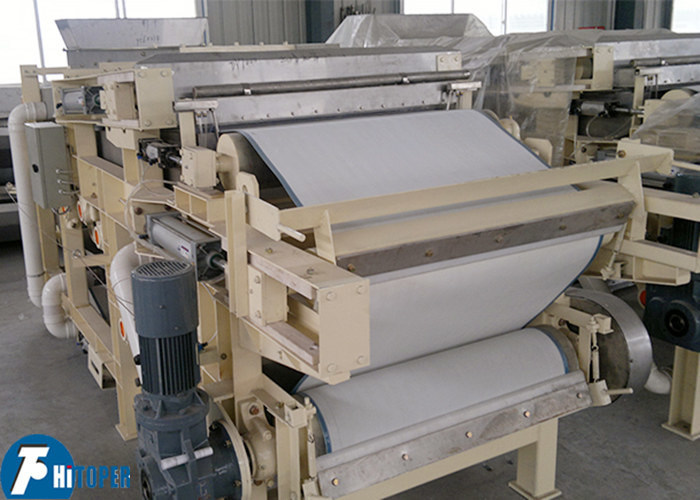

Πρέσα φίλτρου ιμάντα μεγάλης χωρητικότητας με ιμάντα 1000mm για επεξεργασία λυμάτων στη χημική βιομηχανία
Η πρέσα φίλτρου ιμάντα DY αποτελείται από μηχανή κίνησης, διανομέα λάσπης, ιμάντα διήθησης, συσκευή τάνυσης, μηχανή αυτόματης ρύθμισης, πλυντήριο με ιμάντα διήθησης, ξύστρα λάσπης, αφυδάτωση λόγω βαρύτητας, αφυδάτωση σφήνας, αφυδάτωση με συμπίεση και πλαίσιο κ.λπ.
Η διαδικασία του φίλτρου είναι ότι η λάσπη μετά την επεξεργασία κροκίδωσης πηγαίνει στον διανομέα λάσπης σε αφυδάτωση με βαρύτητα, η οποία είναι λίγο μεγάλη περίοδος με οριζόντια κίνηση και περίοδο ανύψωσης μικρής γωνίας. Στη συνέχεια η διηθημένη λάσπη κινείται με τον ιμάντα διήθησης και υπό τη βαρύτητα, το ελεύθερο νερό διαχωρίζεται από το υλικό κροκίδωσης. Το μεγαλύτερο μέρος του νερού απομακρύνεται από τη λάσπη, επομένως η ιλύς χάνει σχεδόν την κινητικότητά της. Στη συνέχεια σε σφήνα αφυδάτωση. Ο χώρος στην αφυδάτωση σφήνας είναι από μικρό μέγεθος σε μεγάλο μέγεθος και στη συνέχεια οι δύο ιμάντες διήθησης ενώνονται για να δημιουργήσουν λάσπη μεταξύ δύο ιμάντων υπό βαθμιαία αυξανόμενη πίεση συμπίεσης για να αφήσουν το νερό να εκκενώνεται συχνά. Σε αυτό το στάδιο, η λάσπη έχει χάσει την κινητικότητα που προετοιμάζεται για την αφυδάτωση με συμπίεση στο επόμενο βήμα.
Η διάμετρος των κυλίνδρων συμπίεσης παραγγέλνεται από μικρό έως μεγάλο μέγεθος, αλλά η πίεση στη λάσπη αυξάνεται σταδιακά. Η λάσπη συμπιέζεται και το πλάσμα κόβεται σε αρκετούς κυλίνδρους συμπίεσης τύπου S για να αφυδατωθεί το κορεσμένο νερό από τη λάσπη που ολοκληρώνει τη διαδικασία αφυδάτωσης της λάσπης. Όταν ο ιμάντας διήθησης περνά μέσα από τη συσκευή εκκένωσης, τα κέικ λάσπης ξύνονται με ξύστρα από τον ιμάντα διήθησης. Οι άνω και κάτω ιμάντες διήθησης πλένονται και στη συνέχεια επιστρέφουν στην αφυδάτωση λόγω βαρύτητας για να εκπληρώσουν τον επόμενο κύκλο αφυδάτωσης της λάσπης.
Σύνθεση εξαρτημάτων:
1. Πλαίσιο
2. Συσκευή διανομής πολτού
3. Επάνω δίσκος λήψης υγρού
4. Σύστημα κυλίνδρων αφυδάτωσης
5. Σύστημα κυλίνδρου συμπίεσης
6. Συσκευή τάνυσης
7. Μεσαίος δίσκος λήψης υγρών
8. Συσκευή πλυσίματος
9. Επάνω κύλινδρος ρύθμισης
10. Άνω ιμάντας φίλτρου
11. Επάνω ξύστρα
12. Ξύστρα κάτω
13. Συσκευή οδήγησης
14. Κάτω ζώνη φίλτρου
15. Κάτω κύλινδρος ρύθμισης
16. Κάτω δίσκος λήψης υγρών
ΣΗΜΕΙΩΣΕΙΣ:
1. Το μηχάνημα λειτουργεί ομαλά, χωρίς κραδασμούς
2. Το Bade φορτίο είναι 1,6 φορές το βάρος της μηχανής. Το πάχος της ανθεκτικής στρώσης σκυροδέματος, το σετ χαλύβδινων ράβδων θεμελίωσης από σκυρόδεμα καθορίζονται από τον χρήστη.
3. Εκτός από την πλευρά κοντά στον μεταφορικό ιμάντα, οι άλλες τρεις πλευρές είναι περίπου 1 μέτρο μακριά από το μηχάνημα.
4. Η κατασκευή δεξαμενής συλλογής νερού είναι η συλλογή νερού, που καθορίζεται επίσης από τον χρήστη
5. Η μονάδα είναι mm.
Τεχνικές παράμετροι πρέσας ιμάντα φίλτρου:
|
Τύπος |
DY750 | 1000 DY | 1500 DY | DY2000 | DY2500 | DY3000 | ||
| Πλάτος φίλτρου (mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Χωρητικότητα σε συγκέντρωση (ss1,5~2,5%) |
6 έως 9 | 8-12 | 12-18 | 16-24 | 20-30 | 28-38 | ||
| Ξηρός όγκος (kg/hr) | 110-225 | 150-300 | 225-450 | 300-600 | 375-750 | 420-950 | ||
| Περιεκτικότητα σε υγρασία (%) | 63-84,5 | 63-84,5 | 63-84,5 | 63-84,5 | 63-84,5 | 63-84,5 | ||
| Ισχύς κινητήρα (HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Διαστάσεις αναφοράς (mm) |
μεγάλο | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Βάρος (κιλά) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Η Εταιρεία μας
Η Zhengzhou Toper είναι ο κορυφαίος προμηθευτής βιομηχανικού εξοπλισμού στην Κίνα, καθώς και ο επαγγελματίας εξαγωγέας και πάροχος υπηρεσιών εξοπλισμού φίλτρου και διαχωρισμού.
Εστιάζουμε στην πλήρη εξυπηρέτηση για το φιλτράρισμα του έργου από το σχεδιασμό έως την εξυπηρέτηση μετά την πώληση και τη γρήγορη προμήθεια ανταλλακτικών.
Προϊόντα:
Η κατασκευαστική μας βάση του εξοπλισμού φίλτρου παράγει κυρίως πλήρη αυτόματη ή ημιαυτόματη φίλτροπρεσσα μεμβράνης, χωνευτή φίλτρου, πρέσα ιμάντα φίλτρου, φυγόκεντρο, κ.λπ.
Τα προϊόντα μας έχουν περάσει την Πιστοποίηση Διεθνούς Συστήματος Διαχείρισης Ποιότητας ISO9001. Καλωσορίζουμε θερμά νέους και παλιούς φίλους σε όλο τον κόσμο που έρχονται στην εταιρεία μας για καλή συνεργασία μεταξύ μας!
