| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOPER |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | ΧΥ30/630-30U |
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμα |
|---|---|
| Τιμή: | Best factory price |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυποποιημένης ξύλινης συσκευασίας. |
| Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, D/A, D/P, Western Union |
| Δυνατότητα προσφοράς: | 200 σετ ανά μήνα για αυτό το βιομηχανικό φίλτρο |
| Filtration area: | 30 square meter | Plate size: | 630*630mm |
|---|---|---|---|
| Filter Chamber volume: | 452L | Filter plate number: | 37pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Application: | Food,environmental proteciton,medicine,chemical,metrallurgy | Function: | dehydration,separaiton and concentration |
| Plate material: | Reinforced polypropylene | Filter medium: | Filter cloth |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Liquid discharge type: | Open flow or close flow | Conditon: | New |

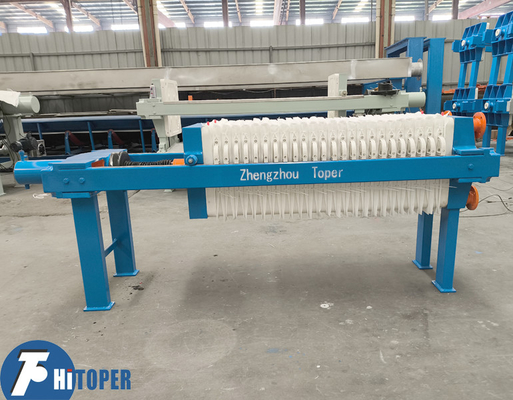

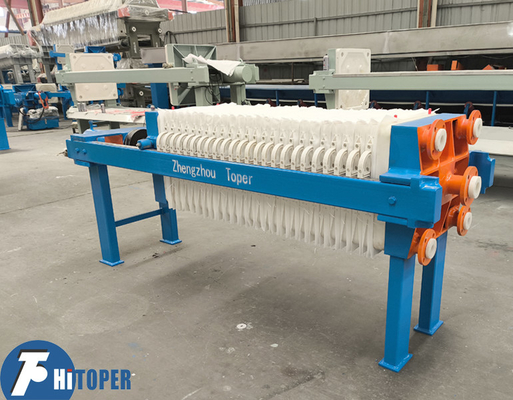

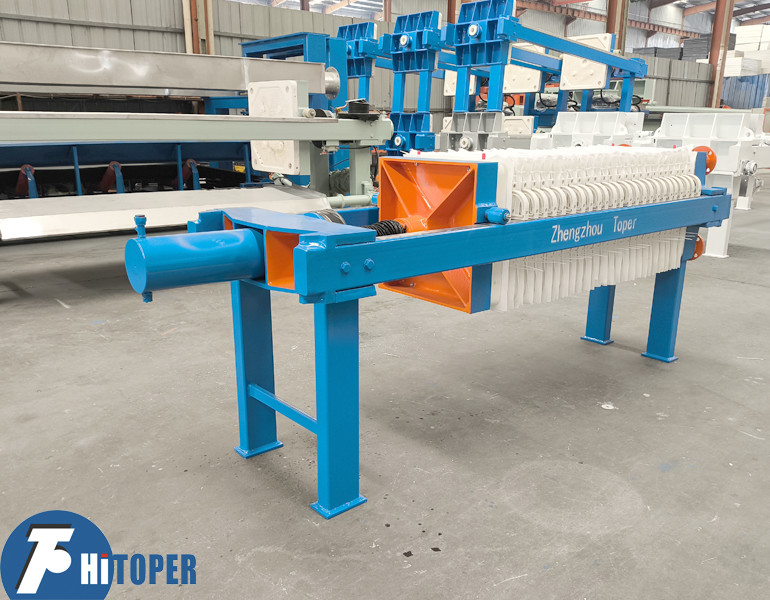

630x630mm Πλάκα 0.6Mpa Πίεση Βιομηχανικό φίλτρο Τύπου Πιστοποιητικό CE
Βασικές τεχνικές παραμέτρους αυτού του φίλτρου
1. μοντέλο XY30/630-30U
2Περιοχή φίλτρου: 30m2
3Μέγεθος πλάκας φίλτρου: 630*630mm
4. όγκος του θαλάμου φίλτρου: 452L
5Δάχος του γλυκού φίλτρου: 30 mm
6Αριθμός πλάκας φίλτρου: 37pcs
7. Πίεση φίλτρου: 0.6Mpa, επίσης μπορεί να είναι 2.0Mpa, αν προσθέσουμε κάποια γυάλινη ίνα όταν παράγουν την πλάκα φίλτρου.
8Δύναμη κινητήρα: 2,2 kW
9Βάρος: Περίπου 2360 κιλά
10Μέγεθος: 3590*900*1100m
Πώς να λειτουργεί ένα φίλτρο,
Το υγρό στερεό μείγμα αντλείται στο φίλτρο, το οποίο αποτελείται από μια σειρά από ενσωματωμένες πλάκες φίλτρου που σχηματίζουν θαλάμους.Οι πλάκες υποστηρίζονται σε ένα κατασκευασμένο ατσάλινο πλαίσιο και κρατείται κλειστό από μια δύναμη που ασκείται από ένα υδραυλικό κρόταφο τοποθετημένο στο πλαίσιο στο τέλος της μηχανής.Κάθε πλάκα φίλτρου καλύπτεται από ένα ύφασμα φίλτρου που διατηρεί τα στερεά σωματίδια, αλλά επιτρέπει στο υγρό να περάσει και να βγει από τις πύλες στην πλάκα φίλτρου.
Τα διατηρούμενα σωματίδια συσσωρεύονται σταδιακά στην επιφάνεια του φίλτρου και μετά από κάποιο χρονικό διάστημα τελικά σχηματίζουν ένα στερεό κέικ.
Καθώς το κέικ σχηματίζει την πίεση μέσα στο φίλτρο, η πίεση αυξάνεται καθώς το φίλτρο πρέπει να περάσει από το ήδη μερικώς σχηματισμένο κέικ για να βγει από τον θάλαμο.Γίνεται όλο και πιο δύσκολο να συνεχίσει η άντληση καθώς ο τύπος δεν μπορεί να δεχθεί περισσότερα στερεάΣε αυτό το σημείο η αντλία τροφοδοσίας χαϊδεύει σπάνια και η ροή του φιλτραρίου από το φίλτρο έχει μειωθεί σημαντικά ή έχει σταματήσει εντελώς.
Σε αυτό το σημείο ή όταν επιτυγχάνεται προκαθορισμένος χρόνος ή πίεση φιλτραρίσματος, ο κύκλος τερματίζεται και το πλήρως σχηματισμένο γλυκό φιλτραρίσματος αποβάλλεται.
Τεχνική παράμετρος αυτού του εξοπλισμού φίλτρου:
| Τύπος |
Περιοχή φίλτρου (m2) |
Μέγεθος πλάκας φίλτρου (μμ) |
Μέγεθος της πίτας φίλτρου (μμ) |
Όγκος του θαλάμου φίλτρου (Λ) |
Αριθμός πλάκας φίλτρου (PCS) |
Πίεση φίλτρωσης (MPa) |
Δύναμη κινητήρα (KW) |
Βάρος (σε κιλά) |
Διάσταση (μμ) (L × W × H) |
| ΧΥ4/450-30U | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| ΧΥ6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| ΧΥ8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| ΧΥ10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| ΧΥ12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| ΧΥ15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| ΧΥ16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| ΧΥ15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| ΧΥ30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| ΧΥ40/630-30U | 40 | 595 | 49 | 2788 | 4300 × 900 × 1100 | ||||
| ΧΥ30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| ΧΥ40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| ΧΥ50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| ΧΥ60/800-30U | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| ΧΥ70/800-30U | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180 × 1200 × 1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| ΧΥ60/870-30U | 60 | 902 | 46 | 3712 | 4550 × 1200 × 1300 | ||||
| ΧΥ70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430 × 1200 × 1300 |
Διαφορετικές σειρές μηχανής τύπου φίλτρου Toper:
1Προγραμματισμένο αυτόματο φίλτρο
2. Τύπος φίλτρου μεμβράνης
3Υδραυλικό φίλτρο συμπίεσης
4Μηχανοκίνητο φίλτρο συμπίεσης
5Τύπωση φίλτρου Jack
6Πλάκα χυτοσίδηρου και φίλτρο σκελετού/θαλάμου
7Πλήρες από ανοξείδωτο χάλυβα
8. Πλήρης πίεση φίλτρου πλάκας
9. Φίλτρο βαμβακερού κέικ
10Τύπος φιλτραρίσματος από χαρτόνι
11. Πίεση φίλτρου ζώνης DY
12. DYX υψηλής πίεσης ταινία φίλτρου πρέσα
13. DNY περιστρεφόμενο τύμπανο πάχυνσης/αποξυδάτωσης ταινία φίλτρας πρέσας
14Τριπλό ιμάντα πάχυνσης και αφυδάτωσης
